• 適用范圍廣

  用于食品、環保、輕工、石油、化工、水處理、市政工程、造紙、電力、水處理等行業

• 操作簡單

  氣動蝶閥啟閉方便迅速、省力、流體阻力小，可以經常操作。

• 體積小

  具有體積小，重量輕，性能可靠，配套簡單，流通能力大。

• 密封性好

  采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。

• 壽命長

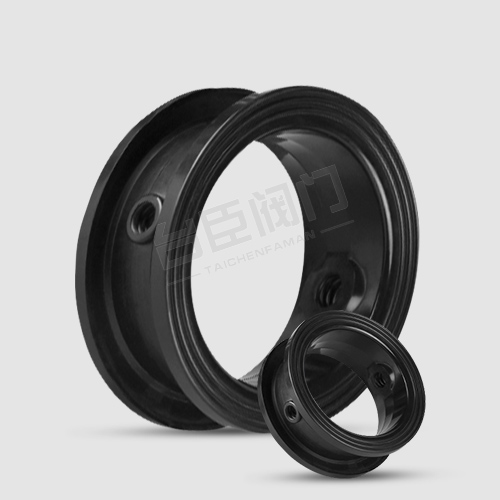

  密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。

• 可適用多種介質

  整體烤漆，能有效防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。

一、產品概述

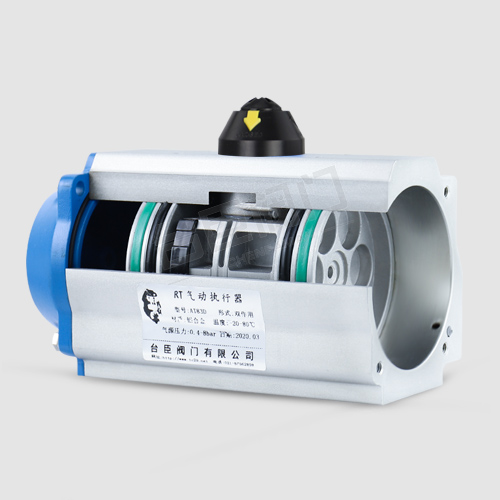

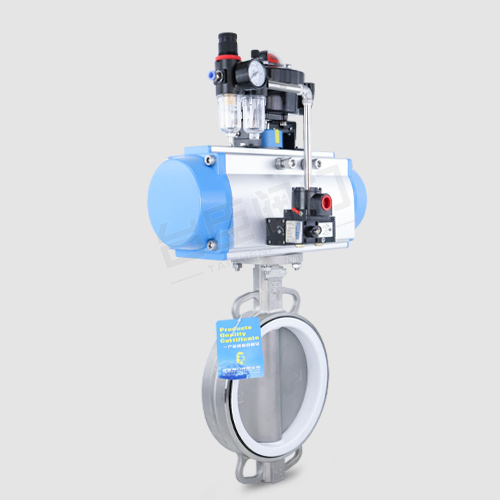

氣動對夾蝶閥，蝶閥配上氣動執行器。氣動執行器的執行速度相對較快，并且不需要工人親力親為，在很大程度上節約了人力資源以及時間。蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，閥門初始位置根據實際需求而定，當閥門由初始位置旋轉90°后即為一個動作結束（由開到關，或由關到開），反之為另外一個動作（由關到開，或由開到關）結束。

二、氣動對夾式蝶閥主要特點

1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。

2、密封件可以更換，密封性能可靠達到雙向密封零泄漏。

3、密封材料耐老化、耐腐蝕，使用壽命長等特點。

4、兩截式閥桿無銷連接，結構簡單緊湊，維修方便。

5、閥座密封與靠背一體結構，減少閥座變形量。

6、閥桿軸向定位裝置，增強密封性、減少閥門扭矩。

7、可以任何位置安裝，維修方便。

三、工作原理

氣動蝶閥是用隨閥柑轉動的圓形蝶板做啟閉性,以實現啟用動作的氣動閥門主要做截斷閥使用,亦可設計成具有調節或段閥兼調節的功能，目前碟閥在低壓大中口徑管道上的使用越來越多。

蝶閥的主要優點，結構簡單，體積小重量輕，造價低，氣動碟閥該特點尤其顯著，安裝在高空暗道，經過二位五通電磁閥控制操作方便，也可調節流量介質。流體阻力較小，中大口徑的氣動蝶閥全開時有效流通面積較大，啟閉迅速省力，蝶閥板旋轉90角度即可完成啟閉，由于轉軸兩側蝶板手介質作用力接近相等，而產生的轉矩方向相反，因而啟閉力矩較小，低壓下可實現良好的密封，蝶閥密封材料有丁晴橡膠、氟橡膠，食用橡膠，襯四氟故密封性能良好，其中硬密封碟閥為軟硬層疊式金屬片具有金屬硬密封和彈性密封的重優點，即使在低溫情況下也能具有優良的密封性能。
