電動調節閥工作原理：

電動調節閥是以電源為動力，接受統一的標準電信號0-10mA（或4-20mA），經過伺服放大器放大，使電動機帶動減速器運行而產生軸向推力、從而調節閥芯作相應移位，改變閥芯與閥座之間的截面尺寸，達到對工藝介質流量、壓力、溫度、液位等變量精鑄調節的目的。臺臣閥門生產的新型電動調節閥執行機構具有喂衣功能，它接收4-20mA或1-5V.DC的統一標準信號，將電流信號轉換為相應的線性位移，自動控制調節閥的開啟，實現連續調節流體的壓力、流量、溫度和液位參數，是新一代的智能型電動調節閥。

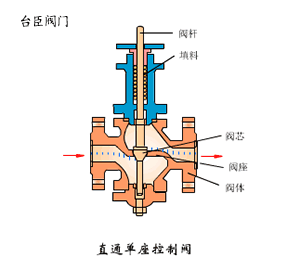

電動調節閥原理圖：

電動調節閥控制原理：

電動調節閥在控制形式上是通過閥門開啟角度大小來實現控制開度和截面面積。控制過程是在電機轉動過程中，不斷以線性電阻值反饋給控制單元，控制單元根據測量值和電動調節閥的反饋電阻值進行比對和判斷，發出控制信號到達目標位置即刻停止動作的原理。臺臣牌電動調節閥根據用戶提供的流量、壓力、介質、溫度等參數，定做好調節閥行程、KV值、閥芯、閥座結構、流通大小等，實現對應信號輸入后的流量、壓力精鑄調節，精準度可達99%。

電動調節閥結構原理：

電動調節閥結構主要分為單座、套筒、雙座、三通、角式等，單座閥適用于壓差小的場合，套筒閥適用于壓差大、流量大場合，雙座閥適用于泄漏量大流量大的場合，三通閥適用于合流或者分流場合，角式閥適用于高粘度或懸浮物的場合。更詳情的電動調節閥結構原理可在電動調節閥結構原理中查看。

調節閥電動執行器工作原理：

電動執行器是以220V 單相交流或380V三相交流作為驅動電源，接收來自計算機、調節器或操作器的0-10mA（或4-20mA）信號，實現電機正反轉，產生軸向推力，通過連接桿，改變閥芯與閥座間的流通面積，直到電動執行機構的位置反饋信號與輸入信號相符后停止工作。電動執行器原理可分為智能型電動執行器、電子式電動執行器、防爆電動執行器、直行程電動執行器等。更詳細的原理介紹可聯系工作人員索要樣本說明書。
