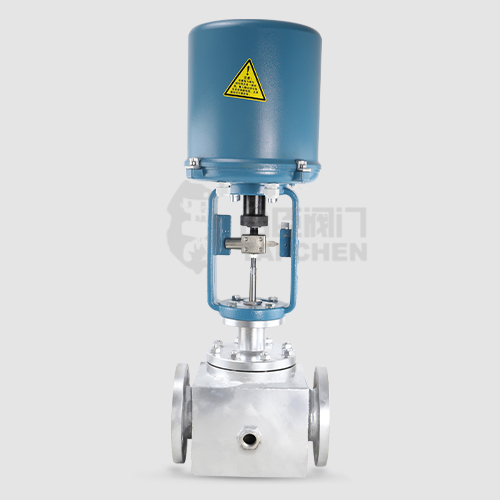

一、電動保溫調節閥產品概述

本公司的夾套電動保溫調節閥閥芯采用上導向結構，閥結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調范圍廣，流量特性精度高，符合IEC534-2-1976標準。電動保溫調節閥適用于需要保溫的場合。當工藝介質的結晶溫度低于環境溫度或流體溫度降低，造成粘度增加或流體出現凝固時，這時在閥體和上閥蓋處增設蒸汽保溫夾套裝置，使工藝介質滿足過程控制的需要。電動保溫調節閥配以3810系列(PSL系列)電子式電動執行器及低流阻調節閥閥體組成，電動執行機構為一體化結構，內有伺服放大器，輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度，達到對壓力、流量、液位、溫度等工參數的調節。電動保溫調節閥的泄漏量符合ANSI B16.104標準。

技術參數

閥體

閥體形式：直通鑄造球型閥

公稱通徑：DN25 ～300mm

公稱壓力：PN1.6 、 2.5 、 4.0 、 6.4

法蘭標準：GB/T9113 、 JB/T79

連接形式：法蘭 (FF RF RTJ) 、焊接 (SW BW)

閥蓋形式：保溫型-29～+425℃

壓蓋型式：螺栓壓緊式

密封填料：金屬石墨纏繞墊片、柔性石墨、碳纖維填料

閥內件

閥芯形式：單座、籠式、套筒型閥芯

流量特性：線性、等比

執行機構

執行器型號：KYB 系列、 KLOP 系列

電源電壓： 220V/50Hz 、輸入信號： 4-20mA 或 1-5V·DC 、輸出信號： 4-20mA·DC

防護等級：相當 IP55 、隔爆標志： ExdⅡBT4 、手操功能：手柄

環境溫度： -25 ～ + 70℃ 、環境濕度： ≤95%

產品應用

保溫調節閥具有保溫、保冷特性。用于石油、化工、冶金、制藥行業。

保溫閥門由于采用了蒸氣夾套保溫，故即使外界溫度降到零度以下，該閥仍操作靈活保證輸油管道能斷開，它是重油輸送管道的控制閥門。根據用戶需要夾套注入蒸氣、導熱油、冷卻水、冷氣等。使用整個閥門長溫或降溫達到所需要的溫度，能防止介質結晶。

1、用戶提供需訂購咨詢的閥門產品的參數，以傳真或郵件的形式發送到我司，所需參數如下：

a、閥門名稱及型號(如：電動調節閥)

b、閥門公稱通徑DN

c、閥門公稱壓力Mpa

d、閥門介質溫度℃

e、閥門連接方式(螺紋、法蘭、對夾等)

f、閥門傳動方式(手動、蝸輪、電動、氣動等)

g、閥體材質或部件材質(塑料、黃銅、鑄鐵、碳鋼、不銹鋼等)

h、閥門設計標準(GB、美標ANSI、德標DIN、日本JIS等)

i、閥門Kv/Cv值(此項針對于調節閥系列)

j、其它未列說明且用戶覺得必要的參數

2、我司根據用戶提供的參數，選出相對應的閥門產品，并報以惠的及交貨周期。

3、經雙方一致確認無誤的情況下擬定合同文件。

4、貨到工地現場安裝調試運行后，我司提供相應的服務。
