• 性能穩定

  流體對閥芯作用方向都處于流開狀態，故工作穩定性好。

• 節省成本

  與單座、雙座或套筒調節閥相比，組成同樣的系統可省掉一個閥，簡化系統，節省投資。

• 調節精度高

  伺服放大器采用深度動態負反饋，可提高自動調節精度。

• 多種操作形式

  電動操作器有多種形式，可適用于4~20mA。DC或0~10mA.DC。

• 多種結構形式

  三通調節閥分為T型和L型，對介質進行分流和合流，選型時根據現場工況進行確定。

• 專業選型

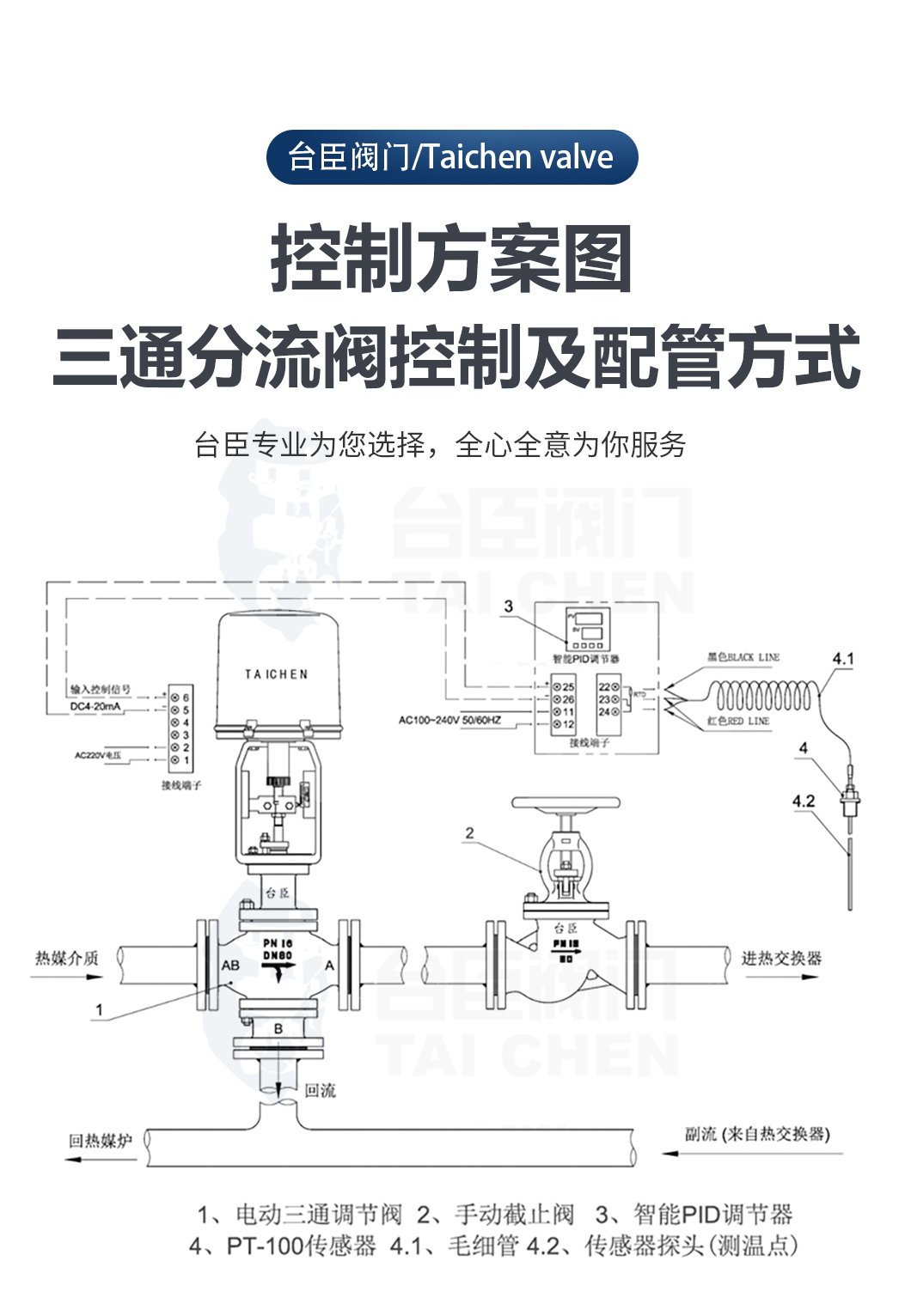

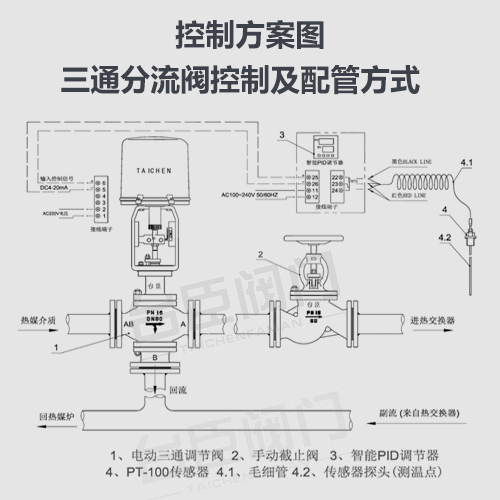

  根基用戶提供的流量、壓力提供選型規格書及控制方案圖。

電動三通調節閥概述：

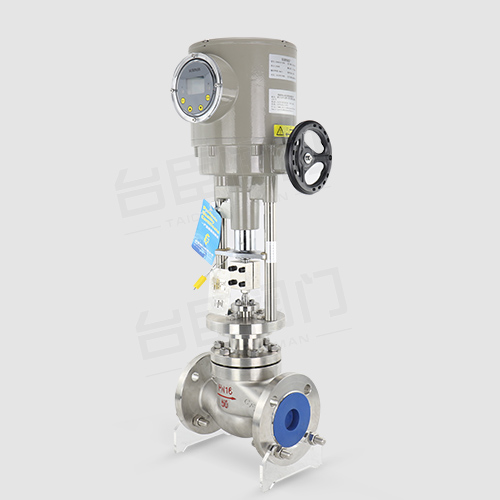

ZDLQ電動三通合流調節閥、ZDLX電動三通分流調節閥，由PS系列和3610系列直行程電動執行機構和低流阻直通單座閥組成。電動執行機構為電子式一體化結構，內有伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。控制精度和性能比DKZ型有明顯提高。

電動三通調節閥工作原理：

電動三通調節閥具有調節精度高，動作穩定可靠等優點。合流型主要用于將兩種流體混合成第三種流體；分流型主要用于將一股流體分成兩股流體。該產品可代替兩臺互為開關的單、雙座調節閥，用于液體、氣體、蒸汽等介質的調節與控制。

臺臣閥門電動三通合流/分流調節閥主要用于將一股進口流體分成二股出口流體或者把二股進口流體合成一股出口流體。三通閥分為（ZDLQ）合流調節閥，（ZDLX）分流調節閥。電子式電動三通調節閥廣泛應用于化工、石油、冶金、電站、輕紡、造紙和制藥等工業生產過程的自動化調節和遠程控制。 產品壓力等級有PN1.6 4.0 6.4MPa；公稱通徑DN25~300mm；適用流體溫度有-40~+450℃；按溫度高低配用不同閥蓋可分常溫型、高溫型兩種。

電動三通調節閥標準規格

閥體型式：三通鑄造球型閥體

閥芯型式：三通型雙座閥芯

公稱通徑：DN20~300 NPS 3/4〞~ 12〞

公稱壓力：PN16 ~ 100 CLASS 150LB ~ 600LB

連接方式：法蘭：FF、RF、MF、RTJ

焊接：SW、BW

法 蘭 距：符合IEC 60534

閥蓋形式：標準型（-5℃~230℃）、

散熱片型（-45℃~大于230℃場合）、

低溫加長型（-196℃~ -45℃）、波紋管密封型

填 料：V型聚四氟乙烯填料、柔性石墨填料等

密 封 墊：金屬夾石墨密封墊

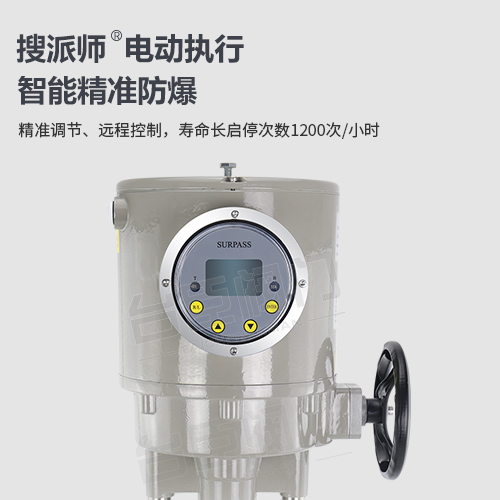

執行機構：電動：3810L系列智能型執行機構、PSL系列智能型執行機構

電動三通調節閥性能

電動三通調節閥選用參數表

訂貨須知

訂購電動三通調節閥需要提供以下資料： ● 調節閥名稱、型號； ● 公稱通徑(mm) ； ● 公稱壓力 (MPa) ； ● 額定流量系數(Kv) ； ● 固定流量特性 ； ● 介質名稱、閥前后壓力、溫度、流量等 ； ● 整機作用方式（電開、電關）及輸入信號 ； ● 閥體、閥內件及填料材質 ； ● 結構是分流還是合流；其他特殊要求 。
